COMVIS VIU™ ist das Standardsystem für die Inspektion von Sicherheitsgurten. Es erfüllt die hohen Standards für Sicherheitsgurte in der Automobilindustrie. Es wird während der Produktion und/oder direkt nach der Färbung verwendet. Die Motorgeschwindigkeit von VIU™ ist tänzergesteuert. The system has a label applicator for physically labelling of defects or a group of defects.

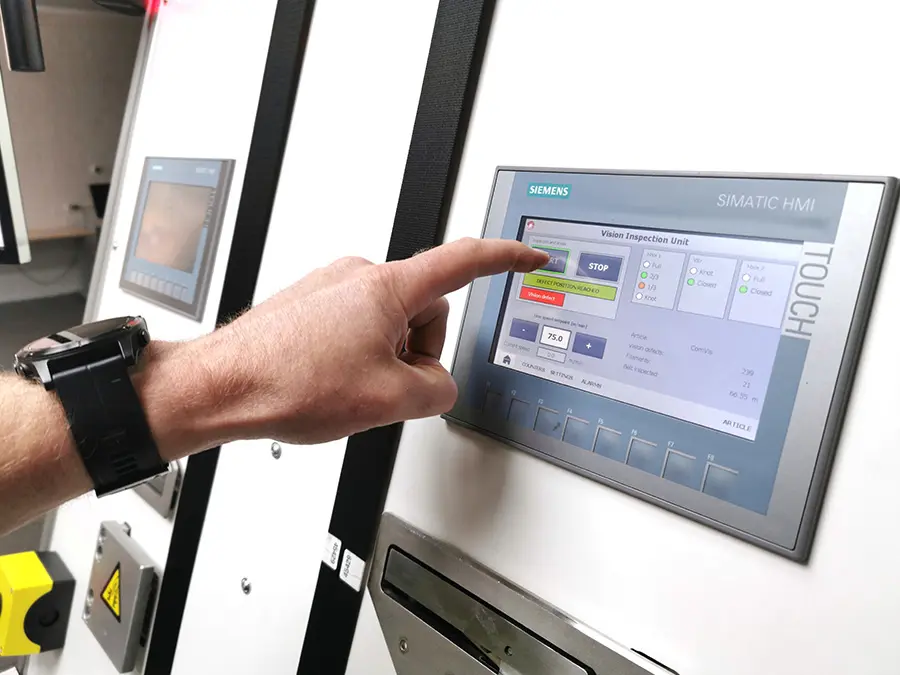

Die komplette VIU™ wird über das benutzerfreundliche HMI bedient. Die Artikeleinstellungen der Texplorer CORE™ Inspektionssoftware können auf der Registerkarte Artikel des HMI ausgewählt werden. Wählen Sie Ihren Artikel aus, klicken Sie auf Start und das Inspektionssystem ist betriebsbereit. Darüber hinaus können Einstellungen für Inspektion, Bremsweg und Fehlerzusammenfassung angepasst werden. Aber auch Spracheinstellungen und Benutzerberechtigung. Alarme und Zähler werden auf dem Hauptbildschirm angezeigt. Zum Beispiel J-Box voll, Knoten erkannt, Türen geöffnet, Sicherheitsschalter aktiviert, Anzahl der gefundenen Fehler und Länge des inspizierten Sicherheitsgurtbandes.
Main buttons
Einstellungen
Alarms & notifications
Counters
Die vollautomatischen VIU™ Modelle verwenden einen Etikettenspender, um einzelne oder eine Gruppe von Fehlern zu kennzeichnen, ohne dass der Inspektionsprozess angehalten oder verlangsamt werden muss. Nach dem Anbringen des Etiketts wird das Etikett gefaltet und gedrückt. Durch die Verwendung von Metallhaltige Etiketten überprüft ein induktiver Sensor das Vorhandensein des aufgebrachten Etiketts. VIU™ verwendet einen speziellen Etikettenalgorithmus, um Fehler innerhalb einer bestimmten Länge des Sicherheitsgurtbandes zu gruppieren. Alle Einstellungen können über das integrierte HMI vorgenommen und gespeichert werden.
FD3™ ist in den meisten VIU™ Modellen als zusätzliche Inspektion zur Sichtoberflächeninspektion integriert, da diese Fehler bekanntermaßen auf Kamerabildern nicht sichtbar sind. Der Filament Detector FD3™ erkennt große und kleine einzelne oder mehrere gebrochene Filamente auf Sicherheitsgurtbändern mit einer maximalen Breite von 55 Millimetern. FD3 besteht aus 2 Bügel; eine für die Oberseite und die zweite für die Unterseite des Bandes. Jede Bügel verfügt über zwei Ausgänge, einen für kleine Mehrfachfilamente und einen für große Einzelfilamente. Die Empfindlichkeit für diese Ausgänge kann individuell über den FD3™ Manager eingestellt werden. Die Ausgangssignale können direkt zur Maschinensteuerung verwendet werden.
COMVIS Texplorer™ CORE ist die branchenweit leistungsstärkste und modularste Software zur Oberfläche Prüfung von gewebten, nicht gewebten, gestrickten und anderen (technischen) Textilien. Verwendung einer Vielzahl von Bildverarbeitungsalgorithmen nach dem Stand der Technik zur Erkennung von Abweichungen in der Oberfläche und den Kanten von Materialien. COMVIS hat Texplorer™ CORE mit der Idee entwickelt, dass Stoffhersteller mehr gute als schlechte Stoffe produzieren. Daher müssen Benutzer keine Fehler einlernen, sondern können sofort mit der Inspektion von Stoffen beginnen, ohne schwierige Inspektionseinstellungen vornehmen zu müssen. Alle unsere Inspektionssysteme Profiler™ (breites Gewebe) und VIU™ (schmales Gewebe) verwenden die Inspektionssoftware Texplorer™ CORE.

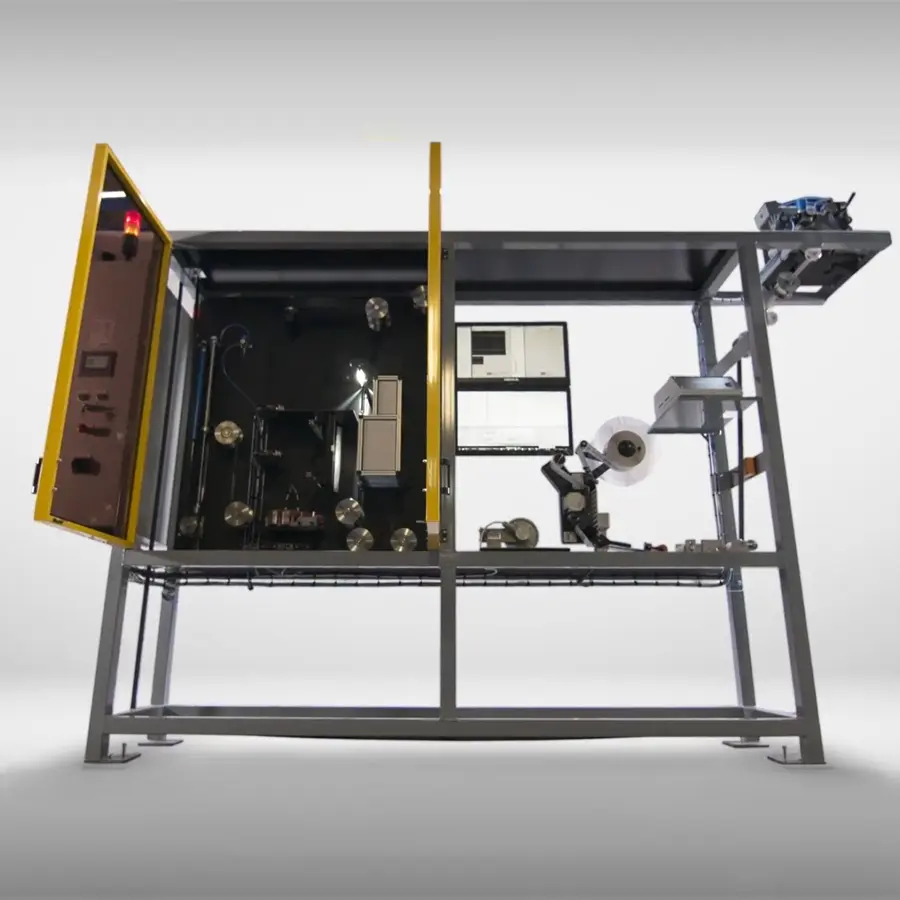

Standard-Single-End-Inspektionssystem für Sicherheitsgurte mit automatischer Markierung von Fehlern ohne Anhalten.
Standard-Single-End-Inspektionssystem für Sicherheitsgurte mit automatischer Kennzeichnung von Handlungen ohne Anhalten.

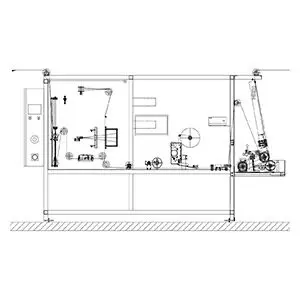

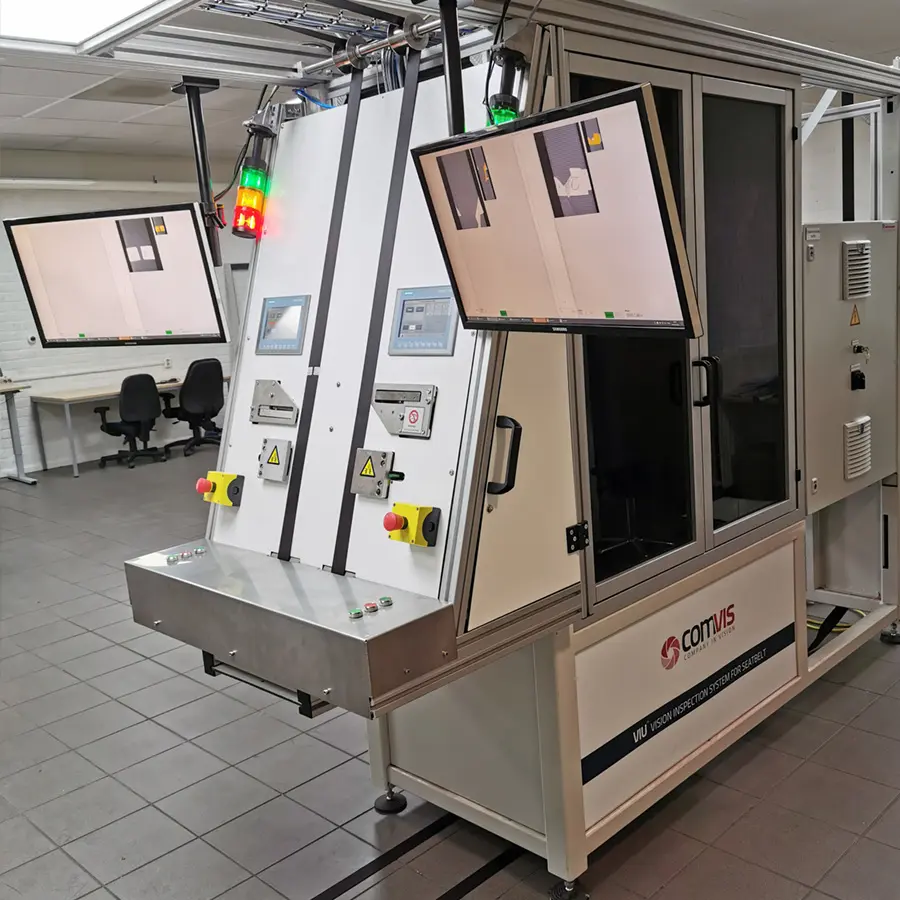

Unabhängig funktionierendes Dual-End-Inspektionssystem für Sicherheitsgurte mit automatischem anhalten von detektierte Fehler am Schautisch, mit Schäre und Quetscher.

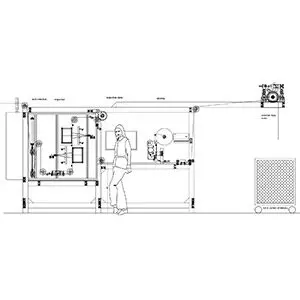

Single-end inspection system for seatbelt with automatic labelling of defects or stopping defects on horizontal inspection table in semi-automatic mode.

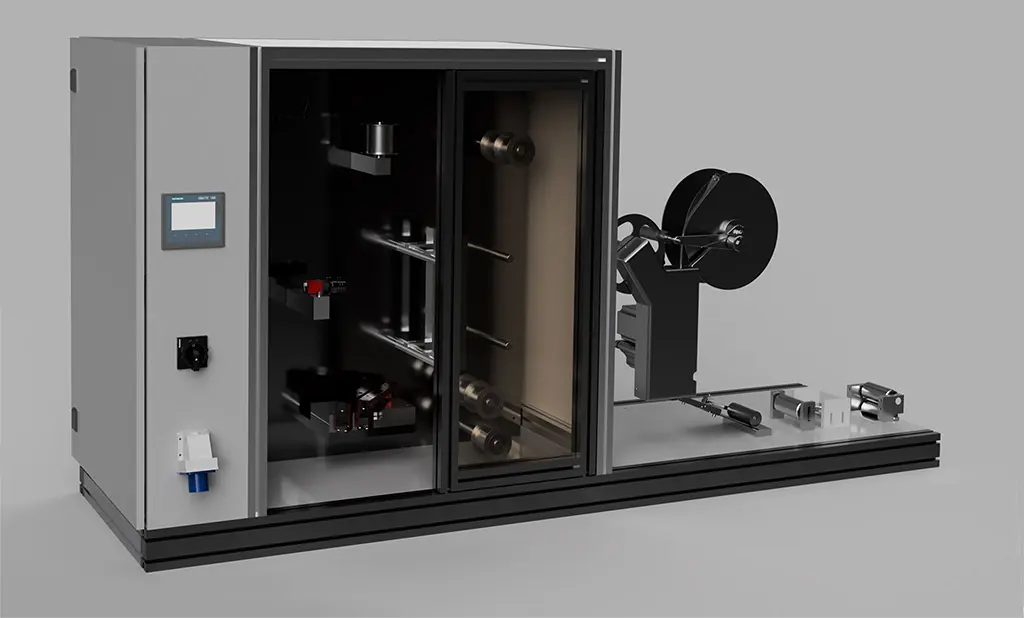

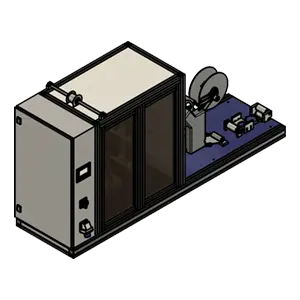

Passives Single-End-Inspektionssystem für Sicherheitsgurte mit automatischer Kennzeichnung von Fehlern. OEM-Version / Tischmodell ohne Motoren / Treiber und zusätzliche Sensoren und Sicherheitseinrichtungen. Kann in bestehende Linien oder Maschinen des Kunden integriert werden.

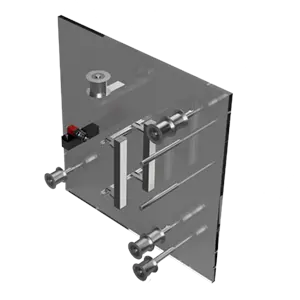

Basic VIU™ OEM-kit for seatbelt inspection (or other rigid narrow fabrics) containing a camera plate with Texplorer™ CORE vision hardware and -software for system integration. Housing, controller electronics, plc, defects handling, safety modules are excluded and integrator responsibility.
| Model name | VIU™ 1E-F OEM kit | VIU™ 1E-F-L OEM | VIU™ 1E-F-L-H | VIU™ 1E-F-L-V |
| Example image |  |
 |
 |
 |
| Description | Basic OEM kit for seatbelt inspection containing a camera plate with vision hardware and -software for system integration. | Non-motorized single-end inspection device for seatbelt inspection with automatic labelling of defects. | Motorized single-end inspection machine for seatbelt with automatic labelling of defects or stopping defects on horizontal inspection table. | Motorized single-end inspection machine for seatbelt with automatic labelling of defects or stopping defects on vertical inspection table, with waste function, scissors and squeezer. |
| Inspection features | VIU™ 1E-F OEM kit | VIU™ 1E-F-L OEM | VIU™ 1E-F-L-H | VIU™ 1E-F-L-V |
| FD3™ Filament Detectors | ✓ | ✓ | ✓ | ✓ |
| Texplorer™ CORE T3 | ✓ | ✓ | ✓ | ✓ |
| Texplorer™ CORE Edge Anomalies | ✓ | ✓ | ✓ | ✓ |
| Texplorer™ CORE Vision Filaments | ✓ | ✓ | ✓ | ✓ |
| Texplorer™ CORE Horizontal Vertical | ✓ | ✓ | ✓ | ✓ |
| Texplorer™ CORE Width Detection | ✓ | ✓ | ✓ | ✓ |
| Texplorer™ CORE Edge Detection | ✓ | ✓ | ✓ | ✓ |
| Machine features | VIU™ 1E-F OEM kit | VIU™ 1E-F-L OEM | VIU™ 1E-F-L-H | VIU™ 1E-F-L-V |
| Camera plate with rollers | ✓ | ✓ | ✓ | ✓ |
| Camera & illumination | ✓ | ✓ | ✓ | ✓ |
| Trigger timing module | ✓ | ✓ | ✓ | ✓ |
| Light controller | ✓ | ✓ | ✓ | ✓ |
| PLC + HMI | x | ✓ | ✓ | ✓ |
| Plasma coated haul motor | x | x | ✓ | ✓ |
| Dancer / Knot detector | x | x | ✓ | ✓ |
| Waste motor | x | x | x | ✓ |
| Defect handling features | VIU™ 1E-F OEM kit | VIU™ 1E-F-L OEM | VIU™ 1E-F-L-H | VIU™ 1E-F-L-V |
| Vertical inspection table | x | x | x | ✓ |
| Waste function | x | x | x | ✓ |
| Pneumatic scissors | x | x | x | ✓ |
| Pneumatic presser | x | x | x | ✓ |
| Horizontal inspection table | x | x | ✓ | x |
| Semi-automatic mode (stop function) | x | x | ✓ | ✓ |
| Automatic defect labelling | x | ✓ | ✓ | ✓ |
| Label presence sensor | x | ✓ | ✓ | ✓ |
| Label presser rollers | x | ✓ | ✓ | ✓ |
| OPC communication features | VIU™ 1E-F OEM kit | VIU™ 1E-F-L OEM | VIU™ 1E-F-L-H | VIU™ 1E-F-L-V |
| Alive signal | x | ✓ | ✓ | ✓ |
| Start/stop inspection | x | ✓ | ✓ | ✓ |
| Article loading | x | ✓ | ✓ | ✓ |
| User defined fields (e.g. Batch no.) | x | ✓ | ✓ | ✓ |
| Machine state | x | ✓ | ✓ | ✓ |
| I/O features | VIU™ 1E-F OEM kit | VIU™ 1E-F-L OEM | VIU™ 1E-F-L-H | VIU™ 1E-F-L-V |
| Watchdog signal | ✓ | ✓ | ✓ | ✓ |
| Defect output front | ✓ | ✓ | ✓ | ✓ |
| Defect output back | ✓ | ✓ | ✓ | ✓ |
| J-Box 1 Level empty | x | x | ✓ | ✓ |
| J-Box 1 Level half empty | x | x | ✓ | ✓ |
| J-Box 1 Level full | x | x | ✓ | ✓ |
